Leitfaden für Schiffsbefestigungen und Rigging-Hardware

Der Ausfall von Komponenten in Meeresumgebungen ist im Vergleich zu den ursprünglichen Ersatzteilpreisen mit unverhältnismäßig hohen Kosten verbunden. Ein einziges beschädigtes Befestigungselement kann vor der Küste einen katastrophalen Ausfall der Takelage auslösen. Ebenso kann ein unzureichend spezifizierter Schäkel zu starkem Wassereinbruch führen. Dies setzt Bauherren erheblichen Compliance-Verpflichtungen aus. Bootsbauer, Umrüster und Beschaffungsmanager benötigen äußerst zuverlässige Systeme. Wir haben diesen Leitfaden als robusten technischen Bewertungsrahmen konzipiert. Sie lernen, die strukturelle Integrität genau zu beurteilen. Wir erforschen auch Möglichkeiten zur sicheren Auswahl hochfunktionaler Teile. Unsere Basiskriterien gehen davon aus, dass Ihre Schiffe unter extremen Bedingungen betrieben werden. Wir konzentrieren uns speziell auf Salzwasserumgebungen mit hohem Salzgehalt und hoher UV-Strahlung. In diesen rauen Zonen stellen zyklische Windlasten die Hauptbedrohung dar. Auch hier greift die galvanische Korrosion minderwertige Metalle aggressiv an. Das Verständnis dieser dynamischen Kräfte hilft Ihnen, deutlich bessere Materialien zu beschaffen.

Wichtige Erkenntnisse

• Bei der Materialauswahl muss die Zugfestigkeit mit der Korrosionsbeständigkeit in Einklang gebracht werden (z. B. durch Berücksichtigung des Kompromisses zwischen Edelstahl 316 und Siliziumbronze).

• Rigging-Komponenten erfordern nachweisbare Arbeitslastgrenzen (WLL) und Materialzertifizierungen – verlassen Sie sich niemals nur auf theoretische Bruchfestigkeiten.

• Kabinen- und Decksbeschläge (von Riegeln bis hin zu Einstiegskomponenten) müssen sowohl hinsichtlich ihrer ergonomischen Funktion als auch ihrer wasserdichten Integrität bewertet werden.

• Die Auswahl zuverlässiger Hersteller erfordert die Prüfung ihrer Qualitätssicherungsprozesse, der Rohstoffbeschaffung und der Einhaltung maritimer Standards (ABYC, ISO).

Bewertung der strukturellen Integrität: Die Physik mariner Verbindungselemente

In Meeresumgebungen wird jede einzelne Metallkomponente an Bord einer harten Prüfung unterzogen. Sie müssen spezifische betriebliche Bedrohungen definieren, bevor Sie Teile auswählen. Spaltkorrosion zerstört Metalle, die von Sauerstoffquellen ferngehalten werden. Galvanische Korrosion tritt schnell auf, wenn unterschiedliche Metalle im Salzwasser interagieren. Unter ständiger zyklischer Windlast baut sich Metallermüdung geräuschlos auf. Welleneinschläge verstärken diese physikalischen Belastungen mit der Zeit exponentiell.

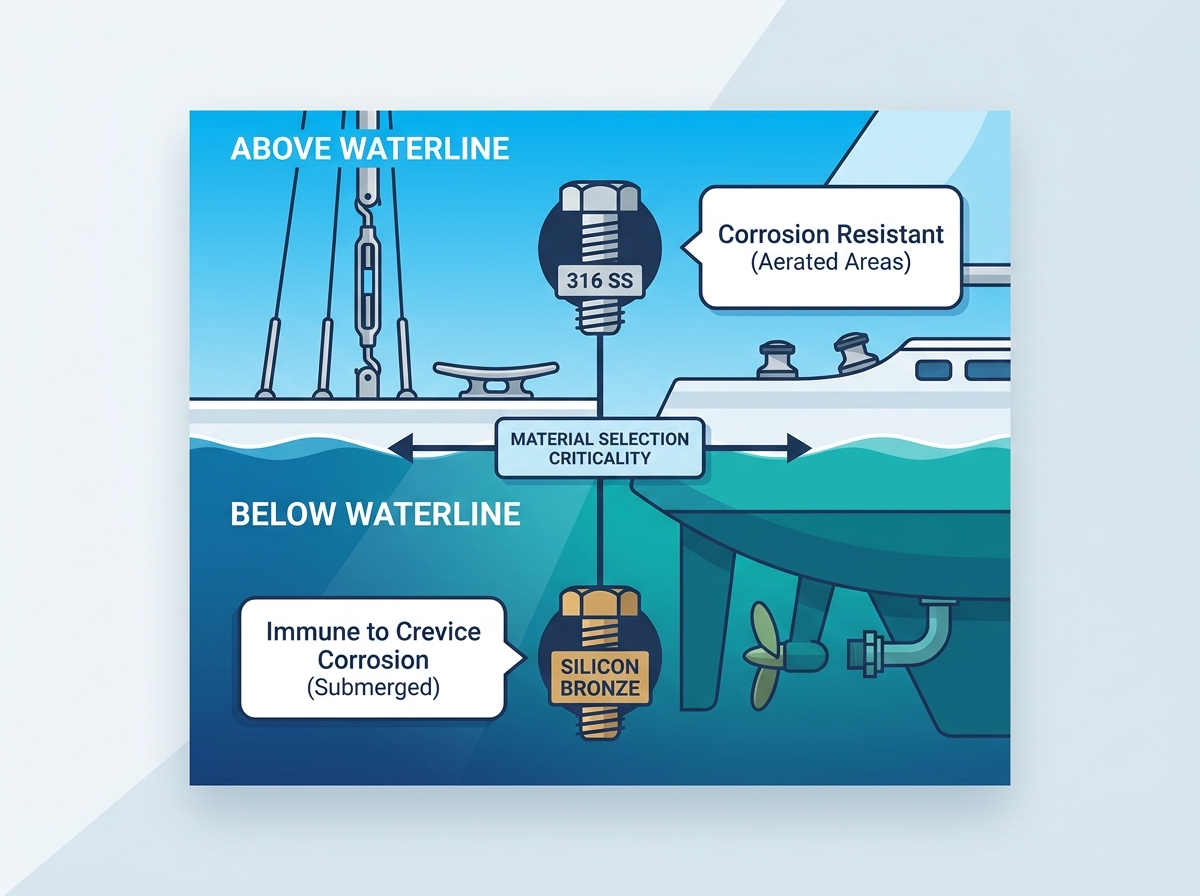

Um diese Bedrohungen wirksam bekämpfen zu können, benötigen Sie eine strenge Materialmatrix. Wir nutzen Edelstahl-Marine-Hardware als Branchenbasis für Anwendungen über der Wasserlinie. Die Edelstahlsorten 316 und 316L schneiden hier besonders gut ab. Sie enthalten zugesetztes Molybdän. Dieser chemische Zusatz verhindert erfolgreich Chlorid-Lochfraß. Allerdings ist Edelstahl vollständig auf freien Sauerstoff angewiesen. Es benötigt Sauerstoff, um seine schützende Chromoxidschicht aufrechtzuerhalten. In sauerstoffarmen Zonen ist es sehr anfällig für Spaltkorrosion. Sie sollten es niemals für Rumpfdurchgänge mit Gewinde unterhalb der Wasserlinie verwenden.

Siliziumbronze bietet eine weit überlegene Leistung für Befestigungsaufgaben unter der Wasserlinie. Bootsbauer bevorzugen es stark im traditionellen Holzbootbau. Es bleibt nahezu immun gegen versteckte Spaltkorrosion. Es bietet außerdem eine hervorragende Zugfestigkeit für kritische Strukturverbindungen.

Titan und hochlegierte Metalle dienen gewichtskritischen Rennsportanwendungen. Rennsyndikate nutzen sie, um schwere Lasten der Takelage in der Luft zu entlasten. Sie wägen extreme Materialkosten gegen absolute Leistungsanforderungen ab.

Kritische Rigging-Hardware und Lastmanagement

Rigging-Netzwerke sind immer nur so stark wie ihr schwächster Pin. Sie müssen Lastvorgaben absolut präzise auswerten. Hersteller verwenden die minimale Bruchlast (MBL), um absolute Fehlerpunkte anzugeben. Sie sollten aktive Systeme niemals auf der Grundlage von MBL-Bewertungen entwerfen. Priorisieren Sie stattdessen die Arbeitslastgrenze (WLL) und die sichere Arbeitslast (SWL). WLL stellt die maximale sichere Dauerkraft zum Spannen dar. SWL berücksichtigt dynamische Umweltbelastungen wie plötzliche Wellenstöße.

Primäre Rigging-Knoten erfordern immer eine sorgfältige Dimensionierung und Bewertung. Nehmen Sie zum Beispiel den Ankerverbindungsschäkel . Sie müssen die Parameter perfekt dimensionieren. Dieses wichtige Teil verbindet die schwere Kette direkt mit dem Ankerschaft. Bevorzugen Sie immer eine geschmiedete Konstruktion gegenüber günstigeren Gussalternativen. Geschmiedeter Stahl richtet die innere Kornstruktur während der Herstellung physikalisch aus. Dies führt zu einer deutlich höheren Zugfestigkeit unter Belastung. Sie benötigen außerdem einen Sicherheitsdraht oder eine Mausbefestigung an den unverlierbaren Stiften. Dieser einfache Schritt verhindert das Zurückschlagen der Vibrationen bei schwerem Seegang.

Befolgen Sie diese wichtigen Schritte bei der Inspektion von Spannschlössern und Pressverbindungen:

1. Bewerten Sie die Gewindetypen sorgfältig, um genaue Bearbeitungstoleranzen zu gewährleisten.

2. Stellen Sie sicher, dass sich das Kniehebelgelenk frei in alle Richtungen bewegen lässt.

3. Bestätigen Sie die Kipphebelbewegung, um Metallermüdung am Pressanschluss zu verhindern.

4. Überprüfen Sie die Innengewinde visuell auf erste Anzeichen von Abrieb.

5. Stellen Sie sicher, dass an allen Enden keine mikroskopischen Spannungsbrüche vorliegen.

Kommerzielle und versicherte Schiffe erfordern eine strikte Einhaltung der maritimen Vorschriften. Fordern Sie stets eingestanzte, nachvollziehbare Tragfähigkeitsangaben für jede Rigging-Komponente vor. Klassifikationsgesellschaften wie ABYC schreiben diesen Dokumentationsgrad für versicherte Schiffe vor.

Auswahl an Deck, Kabine und funktionaler Hardware

Der Übergang von struktureller Ausrüstung zu benutzerorientierter Hardware verschiebt Ihren Designschwerpunkt. Sie müssen der Wetterfestigkeit neben der Sicherheit bei schwerem Seegang Priorität einräumen. Außenliegende Deckskomponenten sind täglich enormen körperlichen Belastungen ausgesetzt. Die Hardware Ihrer Einstiegsleiter muss intensiven Belastungstests unter realen Bedingungen unterzogen werden. Spiegel- und Dollbordhalterungen sind extremen Scherbelastungen ausgesetzt. Dies geschieht jedes Mal, wenn Passagiere das Schiff betreten. Installieren Sie immer starke Trägerplatten hinter Glasfaserkonstruktionen. Diese Platten verteilen lokalisierte Kräfte sicher über den Rumpf.

Ergonomie ist ebenso wichtig wie höchste strukturelle Festigkeit. Erwägen Sie die Installation eines Mehrzweck- Türgriffs für Bootsklampen . Es bietet einen ergonomischen, sicheren Halt bei Nässe. Dennoch darf sein glattes Profil niemals zu einer Gefahr führen, dass es hängenbleibt. Verfangene laufende Takelage stellt eine unmittelbare Gefahr für die Besatzung dar.

Kabineninnenräume und -einhausungen schützen die Besatzung unter Deck aktiv. Eine äußerst zuverlässige Fensterverriegelung für den Schiffbau sorgt für die entscheidende strukturelle Sicherheit. Bewerten Sie die internen Kompressionsdichtungen und die starken Sperrmechanismen sorgfältig. Hohe Vibrationsfestigkeit trägt dazu bei, den positiven Kabinendruck kontinuierlich aufrechtzuerhalten. Dieser Mechanismus verhindert direkt den gefährlichen Wassereinbruch bei Offshore-Stürmen.

Sicherheitsgehäuse erfordern robuste Technik und hochwertige Materialien. Das Schloss Ihrer Bootskabinen-Schiebetür ist besonderen physikalischen Herausforderungen ausgesetzt. Bei normaler Rumpfbiegung können minderwertige Verriegelungsmechanismen leicht blockiert werden.

Achten Sie bei der Kabinensicherheitshardware auf diese wesentlichen Merkmale:

• Robuste Schienenmechanismen, beständig gegen Salzkristallbildung.

• Korrosionsbeständige Innenbecher aus massivem Messing oder Bronze.

• Formschlüssiger Eingriff auch bei Verformung des Rumpfes funktionsfähig.

• Ergonomische Innenentriegelungsgriffe für Notausstieg.

Überprüfung von Herstellern und Lieferanten von Schiffshardware

Die Suche nach zuverlässigen Lieferpartnern erfordert viel Zeit und Mühe. Sie müssen Primärhersteller von einfachen White-Label-Händlern trennen. Primärproduzenten kontrollieren streng den zugrunde liegenden metallurgischen Prozess. Händler verpacken in der Regel nur fertige Waren von unbekannten Herstellern neu.

Die Rückverfolgbarkeit ist Ihre wichtigste Bewertungsdimension. Fordern Sie immer Mill Test Reports (MTRs) an, bevor Sie Großchargen kaufen. MTRs verifizieren die tatsächliche Metallzusammensetzung wissenschaftlich. Sie stellen sicher, dass Ihre Charge tatsächlich den erforderlichen Chemikaliengrenzwert erreicht. Ohne MTR setzen Sie direkt auf die strukturelle Integrität.

Bewerten Sie als Nächstes ihre physischen Herstellungsprozesse gründlich. Für tragende Anwendungen sind geschmiedete Bauteile zwingend erforderlich. Durch den Schmiedeprozess wird die Kornstruktur des Metalls perfekt ausgerichtet. Dies führt zu einer wesentlich höheren Zugfestigkeit und Ermüdungsbeständigkeit. Das Gießen funktioniert nur für ästhetische Teile mit geringer Belastung. Gussteile versagen unter plötzlichen Stoßbelastungen oft unvorhersehbar.

Bewerten Sie abschließend die führenden Hersteller von Schiffszubehör umfassend. Analysieren Sie sorgfältig ihre historischen Renditequoten. Fordern Sie vollständige Garantietransparenz, bevor Sie Beschaffungsverträge unterzeichnen. Achten Sie auf die strikte Einhaltung der ISO 9001-Standards durch Ihr Unternehmen. Hochrangige Lieferanten verfügen auch über schifffahrtsspezifische Produktklassifizierungen. Zertifizierungen von Lloyd's Register oder ABS belegen eine gleichbleibende Fertigungsqualität. Qualitätssicherungsprozesse bestimmen die langfristige Zuverlässigkeit Ihrer Builds.

Implementierungsrisiken und Wartungsrealitäten

Selbst perfekte Teile versagen schnell, wenn sie schlecht eingebaut werden. Der Schutz vor galvanischer Korrosion ist an Bord eines Schiffes absolut nicht verhandelbar. Sie müssen unterschiedliche Metalle isolieren, wann immer sie sich berühren. Aluminiummasten bilden im Zusammenspiel mit rostfreien Nieten klassische galvanische Batterien. Zu den bewährten Methoden gehört die Verwendung spezieller dielektrischer Pasten während der Montage. Nylon-Unterlegscheiben unterbrechen den Stromkreis auch sehr effektiv. Das Auftragen von Tef-Gel verhindert, dass Rohaluminium mit Edelstahlschrauben reagiert.

Bei der Erstmontage führt das Abfressen des Gewindes häufig zur Zerstörung teurer Befestigungselemente. Bei hohem Rotationsdruck fressen sich Edelstahl-auf-Edelstahl-Gewinde oft fest. Durch Reibung wird die schützende mikroskopisch kleine Oxidschicht sofort zerstört. Die blanken Metalle werden dann dauerhaft kalt miteinander verschweißt. Sie können dieses frustrierende Problem ganz einfach verhindern. Legen Sie in der frühen Bauphase geeignete Schmierprotokolle fest. Tragen Sie auf jedes einzelne Gewindestück ein Anti-Seize-Mittel in Marinequalität auf.

Die laufende Wartung erfordert die Einführung strenger Lebenszyklus-Audit-Praktiken. Erstellen Sie einen realistischen, dokumentierten Inspektionsplan für Ihr Wartungsteam. Führen Sie eine Sichtprüfung auf braunen Rost an den Decksbeschlägen durch. Planen Sie regelmäßige Farbeindringprüfungen für kritische Rigging-Terminals ein. Dieser zerstörungsfreie Test deckt mikroskopisch kleine Risse sicher auf. Es erkennt Metallermüdung, lange bevor es überhaupt zu einem katastrophalen Ausfall kommt.

Abschluss

Hochwertige Strukturkomponenten sorgen dafür, dass Schiffe in rauen Umgebungen absolut sicher sind. Zertifizierte Armaturen reduzieren Ihren Wartungsaufwand während der gesamten Lebensdauer erheblich. Darüber hinaus minimieren sie wirksam schwerwiegende Compliance- und Haftungsrisiken. Abkürzungen bei der Metallqualität führen immer zu unnötigen und gefährlichen Schwachstellen.

Prüfen Sie Ihre aktuelle Stückliste sofort. Fordern Sie nachweisbare Materialmuster von Ihren in die engere Wahl gezogenen Lieferanten an. Wenn Sie komplexe Hochlastanwendungen verwalten, wenden Sie sich an einen akkreditierten Schiffsgutachter. Sie können dabei helfen, genaue technische Toleranzen festzulegen. Sie stellen sicher, dass Ihr einzigartiges Schiff strukturell vollkommen stabil bleibt.

FAQ

F: Kann ich für Schiffsanwendungen Edelstahl 304 anstelle von 316 verwenden?

A: Sie sollten die Verwendung von Edelstahl 304 für Außenanwendungen in der Schifffahrt vermeiden. Der Sorte 304 fehlt Molybdän, was sie sehr anfällig für schnelle Oberflächenoxidation und Chloridlochfraß im Salzwasser macht. Sie können Edelstahl 304 sicher ausschließlich auf trockene Kabineninnenräume beschränken. Geben Sie für Außenkomponenten oberhalb der Wasserlinie immer 316 oder 316L an.

F: Wie wähle ich den Ankerverbindungsschäkel in der richtigen Größe aus?

A: Sie müssen den Durchmesser des Schäkelbolzens sowohl an die Größe des Kettenglieds als auch an den Ankerschaft anpassen. Eine lockere Passform führt zu übermäßigem Verschleiß, während eine enge Passform eine ordnungsgemäße Beweglichkeit verhindert. Geben Sie immer hochfestem Schmiedestahl Vorrang vor Gussvarianten. Wählen Sie außerdem eine überdimensionierte Tragfähigkeit, um dynamische Stoßbelastungen beim Ankern zu bewältigen.

F: Was führt dazu, dass Schiffsbeschläge aus Edelstahl rosten?

A: Edelstahl benötigt Umgebungssauerstoff, um eine passive, korrosionsbeständige Oxidschicht aufrechtzuerhalten. Sauerstoffmangel in feuchten, geschlossenen Umgebungen führt zu Spaltkorrosion. Auch die Ansammlung von Chlorid aus getrocknetem Salzwasser greift die Oberfläche an. Darüber hinaus werden durch Verunreinigungen durch nicht rostfreie Werkzeuge während der Installation rostanfällige Eisenpartikel direkt in die Hardwareoberfläche eingebettet.

F: Ist es sicher, Titan und Edelstahl in der Takelage zu mischen?

A: Das Mischen von Titan und Edelstahl birgt das Risiko galvanischer Korrosion. Titan wirkt auf der galvanischen Skala als hochedles Metall. Wenn es in einem Salzwasserelektrolyten mit Edelstahl verbunden wird, beschleunigt es die Korrosion in der Edelstahlkomponente. Sie müssen eine vollständige elektrische Isolierung mithilfe von dielektrischen Pasten oder speziellen Isolierscheiben sicherstellen.
