Leitfaden für Schiffsriegel: Typen, Verwendungen und Installation

Meeresumgebungen sind gegenüber mechanischen Komponenten unglaublich gnadenlos. Jedes Gerät ist ständigen Vibrationen, dynamischen Lastwechseln und aggressiver Salzwasserkorrosion ausgesetzt. Sie können es sich hier nicht leisten, Abstriche zu machen. Die Verwendung minderwertiger Schlösser führt häufig dazu, dass sich die Kabinentüren unerwartet öffnen. Bei rauer See kommt es zu Schäden an den Schließfächern. Darüber hinaus verschlechtern sich billige Materialien schnell. Dies beeinträchtigt sowohl die Sicherheit als auch die Ästhetik des Schiffs. Für unvorhersehbare Hardwareausfälle steht einfach zu viel auf dem Spiel.

Dieser Leitfaden dient als praktische Entscheidungshilfe für Ihr nächstes Projekt. Wir unterstützen Bootsbauer, Umrüster und Umbauten von Cross-Over-Vans bei der Bewertung, Auswahl und Installation der richtigen Schlösser. Sie erfahren, wie Sie Mechanismen perfekt auf bestimmte Panel-Anwendungen abstimmen. Wir werden Materialauswahl, Installationstechniken und Wartungsfaktoren untersuchen. Durch die Befolgung dieser Grundsätze stellen Sie eine dauerhafte, zuverlässige Leistung Ihrer gesamten Schiffsausrüstung sicher.

Wichtige Erkenntnisse

• Passen Sie den Mechanismus an die Bewegung an: Schnappverschlüsse bieten schnellen Zugriff auf stark beanspruchte Schubladen, während Kompressionsverschlüsse für die notwendige wasserdichte Abdichtung von Außendecksluken sorgen.

• Das Material bestimmt die Lebensdauer: Geben Sie Edelstahl-Schiffsbeschlägen der Güteklasse 316 Vorrang vor Standard-Edelstahl 304 oder unverstärkten Kunststoffen, um Lochfraß und mechanische Ausfälle in rauen Umgebungen zu verhindern.

• Präzision bestimmt die Leistung: 90 % der Ausfälle von Schlössern (insbesondere in mobilen Umgebungen) sind auf falsche Berechnungen des Griffbereichs und falsch ausgerichtete Schließbolzeninstallationen zurückzuführen, nicht auf Hardwarefehler.

• Konsolidierung der Beschaffung: Der Einkauf bei etablierten Herstellern von Schiffszubehör gewährleistet die Maßhaltigkeit auf dem gesamten Schiff, von Kabinenschlössern bis hin zu Außenbeschlägen.

1. Bewertung der Marine-Latch-Einschränkungen und Erfolgskriterien

Sie müssen die Umgebung verstehen, bevor Sie einen Bootsriegel auswählen. Die Anforderungen an ein Schiff unterscheiden sich erheblich von denen für Wohn- oder Gewerbeanwendungen. Das Erkennen dieser einzigartigen Belastungspunkte ist der erste Schritt zum Aufbau eines zuverlässigen Systems.

Umwelteinflüsse (innen vs. außen)

Komponenten über Deck sind brutalen Bedingungen ausgesetzt. Sie sind ständiger ultravioletter (UV) Strahlung, Salzwassersprühnebel und extremen Temperaturschwankungen ausgesetzt. Außenverriegelungen erfordern eine hohe UV-Beständigkeit und wasserdichte Dichtungen mit IP-Schutzklasse. Sonnenlicht zersetzt Standardkunststoffe schnell und macht sie spröde. Salzwasser löst bei minderwertigen Metallen eine schnelle Oxidation aus.

Komponenten unter Deck stehen vor unterschiedlichen Herausforderungen. Sie arbeiten in Umgebungen mit hoher Luftfeuchtigkeit. Obwohl sie direktem UV-Licht entgehen, benötigen sie dennoch korrosionsbeständige Materialien, um ein Festfressen zu verhindern. Ein Riegel in einem Maschinenraum verhindert auch die chemische Belastung durch Öle und Dämpfe. Sie müssen zunächst den genauen Standort der Installation ermitteln.

Vibration und dynamische Belastungen

Boote stehen nicht still. Sie schlagen gegen Wellen und vibrieren ständig durch den Motorbetrieb. Ein Standard-Wohnhausriegel basiert auf der Schwerkraft und minimaler Reibung. Es wird unter ständigem Rumpfstoß versagen.

Sie benötigen formschlüssige Mechanismen. Diese Konstruktionen halten die Sperrklinke aktiv an Ort und Stelle. Sie widerstehen den dynamischen Belastungen, die auf die Tür oder Luke wirken. Wenn Sie mobile Anwendungen wie Expeditionsfahrzeuge bauen, erzeugen Straßenvibrationen ähnliche dynamische Belastungen. Sie müssen Verschlüsse wählen, die speziell dafür konstruiert sind, bei heftigen Bewegungen geschlossen zu bleiben.

Plattenstärke und Griffbereich

Der Griffbereich ist die wichtigste Größenkennzahl für jeden Riegel. Es bestimmt, ob der Mechanismus ordnungsgemäß einrastet. Um es genau zu berechnen, reicht es nicht, einfach nur die Tür zu vermessen.

Sie müssen die gesamte komprimierte Dicke messen. Dazu gehören die Lukenplatte, der Rahmen und die Wetterdichtung. Wenn Sie den Riegel schließen, wird die Dichtung komprimiert. Ihr berechneter Griffbereich muss diese Kompression berücksichtigen. Wenn Sie es falsch berechnen, klappert der Riegel entweder locker oder lässt sich nicht vollständig schließen.

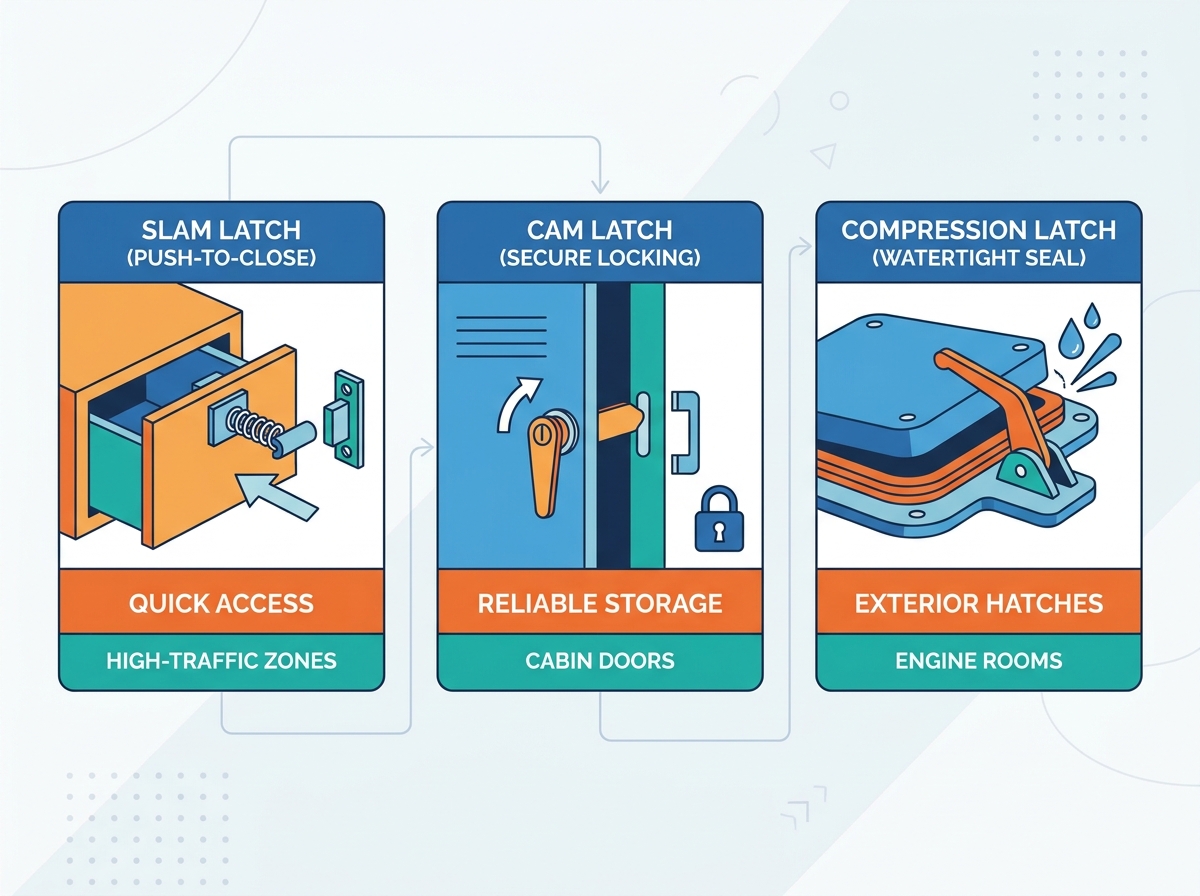

2. Kerntypen von Schiffsverschlüssen und spezifische Anwendungsfälle

Unterschiedliche Zugangspunkte erfordern unterschiedliche mechanische Maßnahmen. Sie können nicht für jede Tür eines Schiffes einen einzigen Riegeltyp verwenden. Das Verständnis der Kernmechanismen hilft Ihnen, die Hardware an die betrieblichen Anforderungen des Benutzers anzupassen.

Schnappverschlüsse (Push-to-Close)

Schnappverschlüsse verfügen über eine federbelastete Betätigung. Sie verriegeln sich automatisch, sobald Sie die Tür zudrücken. Sie müssen zum Verriegeln keinen Griff drehen. Das macht sie besonders komfortabel.

Sie eignen sich am besten für stark beanspruchte Schränke, Innenschubladen und Köderbehälterdeckel. Benutzer schätzen den schnellen Zugriff, den sie ermöglichen. Sie müssen sie jedoch sorgfältig umsetzen. Fallenverschlüsse neigen dazu, bei starken Vibrationen aufzuspringen. Wenn die Ausrichtung des Schließbügels auch nur geringfügig abweicht, kann die Federspannung die Tür nicht halten. Überprüfen Sie die Position des Schließblechs immer zweimal.

Nockenverschlüsse

Nockenriegel verwenden einen einfachen Drehhebel. Wenn Sie den Griff drehen, rastet der Innennocken hinter dem Türrahmen ein. Sie bieten einen direkten mechanischen Eingriff, ohne auf Federn angewiesen zu sein.

Sie sind äußerst vielseitig für Standard-Lagerschränke. Sie dienen auch als äußerst zuverlässiges Schloss für Bootskabinen-Schiebetüren . Trotz ihrer Zuverlässigkeit weisen Nockenverriegelungen Einschränkungen auf. Sie bieten im Vergleich zu speziellen Kompressionskonstruktionen eine begrenzte Dichtungskompression. Sie funktionieren am besten, wenn absolute Wasserdichtheit nicht das vorrangige Ziel ist.

Kompressionsverschlüsse

Kompressionsverschlüsse ziehen die Tür aktiv nach innen. Wenn Sie den Mechanismus betätigen, spannt er sich gegen die Rahmendichtung. Dadurch entsteht eine äußerst sichere und wasserdichte Abdichtung.

Sie sollten diese für Maschinenraumluken, Außen-Lazaretten und wasserdichte Schotten verwenden. Sie verhindern das Eindringen von Wasser bei schwerem Seegang. Um sie richtig umzusetzen, müssen Sie die Kompressionstiefe der Dichtung berechnen. Wenn Sie den Riegel zu fest einstellen, wird die Dichtung beschädigt und zerstört. Wenn es zu locker ist, kann Wasser an der Dichtung vorbeiströmen.

Spezialverschlüsse und Verbindungselemente

Bestimmte Anwendungen erfordern hochspezialisierte Designs. Nischenhardware löst spezifische räumliche oder ästhetische Probleme. Beispielsweise benötigen Sie möglicherweise einen flachen Riegel für Schiffsfenster , um schwere Glasscheiben zu sichern, ohne die Sicht zu beeinträchtigen. Andere Bereiche könnten von Anti-Rassel-Spülgriffen profitieren. Diese liegen völlig flach am Deck an, um Stolperfallen vorzubeugen. Sie sind mit Gummipuffern ausgestattet, um Metall-auf-Metall-Geräusche zu dämpfen.

Vergleich der Marine-Latch-Anwendungen

3. Materialspezifikationen: Das Gehäuse für SS-Marine-Hardware

Ihre Hardware ist nur so gut wie das Material, aus dem sie gefertigt ist. In Meeresumgebungen kann die falsche Legierung innerhalb weniger Wochen zur Gefahr werden. Sie müssen die Chemie hinter den von Ihnen installierten Komponenten verstehen.

316 vs. 304 Edelstahl

Bei der Auswahl von SS-Schiffsbeschlägen ist Edelstahl der Güteklasse 316 der nicht verhandelbare Standard. Hier sollten Sie bei Außenanwendungen keine Kompromisse eingehen. Das Geheimnis liegt in seiner Zusammensetzung. Edelstahl 316 enthält Molybdän.

Dieses spezielle Element erhöht die Beständigkeit gegen Chlorid-Lochfraß erheblich. Salzwasser ist stark mit Chloriden beladen. Standard-Edelstahl 304 enthält kein Molybdän und rostet schnell, wenn er Meeresgischt ausgesetzt wird. Während 304 für Wohnküchen günstiger und akzeptabel ist, versagt es auf einem Bootsdeck schnell. Überprüfen Sie vor dem Kauf immer die Stahlsorte.

Kunststoffe und Verbundwerkstoffe in Meeresqualität

Metall ist nicht immer zwingend erforderlich. Leichte, korrosionsbeständige Kunststoffe spielen im modernen Bootsbau eine entscheidende Rolle. Materialien wie glasfaserverstärktes Nylon bieten ein hervorragendes Verhältnis von Festigkeit zu Gewicht. Sie rosten nie und erfordern keine Schmierung.

Sie sollten Kunststoffe für Innenschränke, kleine Handschuhfächer und elektronische Abdeckungen bewerten. Sie reduzieren das Gesamtgewicht des Schiffs erheblich. Allerdings müssen Sie auf unverstärkte Kunststoffe verzichten. Sie verbiegen sich unter Belastung und verschlechtern sich schnell. Halten Sie Kunststoffteile von stark beanspruchten Strukturpunkten oder schweren Motorluken fern.

Risiken durch galvanische Korrosion

Galvanische Korrosion müssen Sie bei der Installation aktiv verhindern. Dies geschieht, wenn Sie unterschiedliche Metalle in einer Salzwasserumgebung mischen. Salzwasser fungiert als Elektrolyt. Es ermöglicht einen elektrischen Strom zwischen den unterschiedlichen Metallen, wodurch das unedlere Metall zerfällt.

Ein häufiger Fehler besteht darin, einen schweren rostfreien Riegel mit billigen Aluminiumnieten zu installieren. Das Aluminium wird sich dem Edelstahl opfern. Innerhalb einer Saison verwandeln sich die Nieten in weißes Pulver und der Riegel fällt heraus. Verwenden Sie immer passende Befestigungselemente aus Edelstahl 316. Wenn Sie rostfreie Hardware auf einem Aluminiumrumpf montieren müssen, verwenden Sie geeignete dielektrische Isolationspads. Sie müssen die elektrische Verbindung zwischen den Metallen unterbrechen.

4. Planung vor der Installation und Hardware-Ökosystem

Erfolgreiche Installationen beginnen lange bevor Sie zur Bohrmaschine greifen. Eine ordnungsgemäße Planung spart Zeit, vermeidet kostspielige Konstruktionsfehler und sorgt für ein stimmiges Gesamtbild.

Nachrüstung vs. Neubau

Der Austausch älterer Schlösser bringt komplexe Herausforderungen mit sich. Bei einem Neubau bestimmen Sie die Ausschnittgrößen. Beim Nachrüsten sind Sie durch vorhandene Löcher im Fiberglas oder Holz eingeschränkt.

Sie müssen der Anpassung an die vorhandenen Ausschnittmaße Priorität einräumen. Wenn für einen neuen Riegel ein etwas größeres Loch erforderlich ist, können Sie die Platte vorsichtig zuschneiden. Ist der neue Riegel jedoch kleiner als das alte Loch, steht man vor einem großen Problem. Sie müssen die Glasfaser flicken. Das Ausbessern von Glasfasern ist zeitaufwändig, teuer und es ist schwierig, die Farbe perfekt anzupassen. Messen Sie den ursprünglichen Ausschnitt immer zweimal.

Ästhetische und funktionale Konsistenz

Ein Schiff sieht am besten aus, wenn seine Hardware eine einheitliche Designsprache aufweist. Die Kombination von gebürstetem Stahl und poliertem Chrom wirkt chaotisch. Die Kombination von quadratischen Profilen mit abgerundeten Einfassungen fühlt sich unzusammenhängend an.

Sie schaffen visuelle Harmonie, indem Sie Oberflächen und Profile auf dem gesamten Schiff aufeinander abstimmen. Der beste Weg, dies zu erreichen, ist die Konsolidierung Ihrer Beschaffung. Der konsequente Einkauf bei namhaften Herstellern von Schiffszubehör gewährleistet ein einheitliches Erscheinungsbild. Es garantiert auch die Maßhaltigkeit. Sie wissen genau, wie die Teile funktionieren und wie sie der Umgebung standhalten.

Breitere Hardware-Integration

Latch-Upgrades erfolgen selten isoliert. Sie fallen oft mit breiteren Deck- und Kabinenverbesserungen zusammen. Achten Sie bei der Planung des Austauschs Ihres Schlosses auf die umliegenden Komponenten.

Sie sollten ergänzende Modernisierungen einplanen. Die Erneuerung eines abgenutzten Schrankriegels könnte Sie dazu inspirieren, in der Nähe einen modernen Bootsklampen-Türgriff anzubringen . Wenn Sie das Außendeck neu anbringen, müssen Sie möglicherweise gleichzeitig Ihre stark korrodierten Beschläge für die Einstiegsleiter austauschen . Auch strukturelle Sicherheitselemente verdienen bei einer größeren Sanierung Aufmerksamkeit. Sie können einen alten Ankerverbindungsschäkel so aufrüsten , dass er dem neuen 316-Edelstahlstandard Ihrer Decksbeschläge entspricht. Eine umfassende Planung wertet das gesamte Schiff auf.

5. Ausführung: Realitäten der Marine-Latch-Installation

Der beste Riegel der Welt versagt, wenn er schlecht montiert wird. Die Ausführung erfordert Geduld, die richtigen chemischen Dichtungsmittel und eine exakte mechanische Ausrichtung. Befolgen Sie diese Schritte sorgfältig.

Schritt 1: Vorlage und Ausschnittvorbereitung

Machen Sie niemals einen Ausschnitt freihändig. Sie müssen für jedes einzelne Loch die vom Hersteller bereitgestellten Schablonen verwenden.

1. Kleben Sie die Papierschablone fest auf die Plattenoberfläche.

2. Markieren Sie mit einem Körner die genauen Bohrpunkte.

3. Kleben Sie die Umgebung mit dickem Malerband ab. Dadurch wird verhindert, dass der Gelcoat abplatzt oder reißt, wenn der Bohrer hängen bleibt.

4. Verwenden Sie scharfe, hochwertige Lochsägen oder Stichsägen für Glasfaser. Lassen Sie sie mit angemessener Geschwindigkeit laufen, um ein Verbrennen des Harzes zu vermeiden.

Schritt 2: Einbettung und Versiegelung

Eindringendes Wasser zerstört die Plattenkerne. Sie müssen die Beschläge ordnungsgemäß abdichten, um die strukturelle Integrität der Tür zu schützen.

1. Reinigen Sie die Montagefläche mit Brennspiritus, um Wachs und Fett zu entfernen.

2. Tragen Sie eine durchgehende Raupe seewassertauglichen Dichtmittels unter den Riegelflansch auf. Am besten funktionieren Polyurethan- oder Polysulfid-Dichtstoffe. Sie bieten hervorragende Haftung und Flexibilität.

3. Setzen Sie den Riegel fest ein, sodass eine kleine Menge Dichtmittel an den Kanten herausgedrückt werden kann.

Achtung: Vermeiden Sie Silikondichtstoffe. Silikon hinterlässt hartnäckige Rückstände, die die Glasfaser dauerhaft verunreinigen. Dadurch werden künftige Lack- oder Gelcoat-Reparaturen nahezu unmöglich.

Schritt 3: Ausrichtung des Schlagbolzens und Kalibrierung der Dichtung

Die mechanische Ausrichtung trennt Amateurarbeit von professionellen Ergebnissen. Die Sperrklinke bzw. der Nocken muss einwandfrei in das Schließblech eingreifen.

1. Installieren Sie zuerst den Riegelkörper und lassen Sie das Schließblech etwas locker.

2. Schließen Sie die Tür vorsichtig, um den natürlichen Ruhepunkt des Mechanismus zu markieren.

3. Passen Sie die Schlagplatte genau an die Sperrklinke an. Ziehen Sie das Schließblech vollständig fest.

4. Passen Sie bei Kompressionsverschlüssen die Stellschrauben am Nockenarm an. Sie möchten eine feste, wasserdichte Abdichtung erreichen, ohne die Gummidichtung zu stark zu zerdrücken. Wenn die Dichtung vollständig flach wird, verliert sie ihr elastisches Gedächtnis.

Schritt 4: Auswahl des Drehmoments und des Befestigungselements

Die Motorvibration wirkt wie ein Schraubenschlüssel und löst langsam lose Muttern. Sie müssen die Hardware dauerhaft sichern.

1. Vermeiden Sie Standard-Sechskantmuttern und Sicherungsscheiben. Mit der Zeit lösen sie sich zwangsläufig durch Vibrationen.

2. Geben Sie die Verwendung von Sicherungsmuttern mit Nyloneinsatz (Nylocs) für alle Durchgangsschrauben an. Der Nyloneinsatz hält die Schraubengewinde fest und widersteht Vibrationen.

3. Wenn Sie blinde Gewindelöcher verwenden müssen, tragen Sie vor dem Einsetzen eine mittelstarke Schraubensicherungsflüssigkeit auf die Schrauben auf.

4. Ziehen Sie alle Gegenplatten gleichmäßig über Kreuz an, um ein Verziehen des Schließrahmens zu verhindern.

6. Auswahllogik und nächste Schritte

Die Auswahl der Hardware muss nicht überwältigend sein. Sie können Ihren Entscheidungsprozess optimieren, indem Sie einer einfachen, logischen Reihenfolge folgen. Stellen Sie sich vor dem Kauf einige kritische Fragen.

• Definieren Sie die Anwendung: Was ist die Hauptaufgabe dieses Gremiums? Wenn es wasserdicht sein muss, benötigen Sie einen Kompressionsverschluss. Wenn viel Verkehr herrscht und ein schneller Zugriff erforderlich ist, benötigen Sie einen Schnappverschluss. Wenn es nur um die Sicherheit geht, funktioniert ein Riegel oder ein Riegelschloss am besten.

• Zweimal messen: Bestätigen Sie den genauen Griffbereich. Addieren Sie immer die Türstärke und die Stärke der komprimierten Dichtung. Erraten Sie diese Zahl niemals.

• Wählen Sie die Sorte: Wählen Sie Ihre Materialien streng nach Standort aus. Fordern Sie Edelstahl 316 für den Außenbereich. Um Gewicht zu sparen, verwenden Sie hochwertige Verbundwerkstoffe für geschützte Innenräume.

• Aufruf zum Handeln: Verlassen Sie sich nicht nur auf Marketingfotos. Konsultieren Sie umgehend die technischen Datenblätter des Herstellers. Wenn Sie sich hinsichtlich der Tragfähigkeit oder der Ausschnittsabmessungen weiterhin unsicher sind, wenden Sie sich an einen Hardware-Spezialisten, um Ihre Teileliste fertigzustellen. Sie können Ihre Auswahl anhand von Industriestandards überprüfen.

Abschluss

Eine erfolgreiche Hardware-Implementierung ist eine heikle Mischung aus kompromissloser Materialauswahl und präziser Dimensionsausrichtung. Sie müssen die raue Realität der Meeresumwelt respektieren. Die Wahl von echtem Edelstahl 316 verhindert katastrophale Ausfälle auf See.

Wenn Sie sich außerdem die Zeit nehmen, die Griffbereiche zu berechnen und die Schlagbolzen perfekt auszurichten, ist ein reibungsloser Betrieb über Jahre hinweg gewährleistet. Käufer müssen bedenken, dass die Bevorzugung solider Technik gegenüber auffälliger Ästhetik kontinuierliche Wartungsschleifen verhindert. Hochwertige Verschlüsse sorgen für langfristige Schiffssicherheit, schützen Ihr Inneres vor Wasserschäden und sorgen dafür, dass Sie bei jedem Verlassen des Docks beruhigt sein können.

FAQ

F: Was ist der Unterschied zwischen einem Riegel in Marinequalität und einem Riegel für Wohnmobile?

A: Verschlüsse in Marinequalität bestehen aus Edelstahl 316, um aggressiver Salzwasserkorrosion standzuhalten. Sie zeichnen sich durch eine höhere UV-Stabilisierung für Kunststoffe und eine überlegene Vibrationsfestigkeit aus, um den Stößen des Rumpfes standzuhalten. Während viele Hersteller von Cross-Over-Fahrzeugen in Wohnmobilen Schiffsbeschläge verwenden, um von dieser extremen Haltbarkeit zu profitieren, rosten Standard-Wohnmobilverschlüsse schnell und versagen, wenn sie auf einem Boot verwendet werden.

F: Wie messe ich den „Griffbereich“ für einen Ersatzriegel?

A: Sie berechnen den Griffbereich mithilfe einer einfachen Formel: Plattendicke + Rahmendicke + Dichtungsdicke im zusammengedrückten Zustand. Sie müssen die Dichtung messen, während sie fest zusammengedrückt ist, nicht im entspannten Zustand. Dieses Gesamtmaß stellt sicher, dass der Riegelnocken sicher am Rahmen einrastet, ohne dass die Dichtung klappert oder beschädigt wird.

F: Warum springt mein Schnappverschluss bei rauem Wasser ständig auf?

A: Dies geschieht aufgrund häufiger Implementierungsfehler. Möglicherweise ist die Federspannung für das hohe Gewicht der Tür nicht ausreichend. Häufiger liegt ein falsch ausgerichtetes Schließblech vor. Wenn die Ausrichtung verhindert, dass die innere Sperrklinke vollständig in die Sperre hineinragt, wird die Tür durch normale Behältervibrationen leicht geöffnet.

F: Kann ich auf meinem Boot Standardbeschläge aus Edelstahl verwenden?

A: Nein. Sie müssen handelsüblichen Edelstahl der Güteklasse 304 an der Außenseite Ihres Bootes vermeiden. Ihm fehlt Molybdän, wodurch es sehr anfällig für Chlorid-Lochfraß durch Salzwassereinwirkung ist. Sie müssen die Notwendigkeit von 316-Hardware in Marinequalität betonen, um schnelles Rosten, ästhetische Verschlechterung und strukturelles Versagen zu vermeiden.
