Marine-Klampen- und Schäkel-Leitfaden für Boote

Die Auswahl von Festmacher- und Takelagekomponenten ist nicht nur eine kosmetische Entscheidung. Es stellt eine wichtige Risikomanagemententscheidung dar. Bei Stürmen sind Schiffe vollständig auf diese Armaturen angewiesen, um starke Winde und Überschwemmungen zu überstehen. Allerdings kommt es selten zu Hardwareausfällen, weil ein Produkt von Natur aus fehlerhaft ist. In der Regel sind katastrophale Katastrophen auf falsche Dimensionierung, falsche Materialauswahl oder grundlegende Installationsfehler zurückzuführen.

Eine hoch bewertete Armatur bringt nichts, wenn sie falsch befestigt wird. Wir haben diesen Leitfaden als objektiven Rahmen für die Bewertung, Dimensionierung und Installation der wichtigsten Marine-Hardware erstellt . Sie erfahren genau, wie Sie Belastungsgrenzen überprüfen, die richtigen Legierungen auswählen und die Schiffssicherheit langfristig gewährleisten.

Wichtige Erkenntnisse

• Basisgröße für die Größe: Der Industriestandard verlangt eine Klampenlänge von mindestens 1 Zoll pro 16 Fuß Bootslänge, wobei die endgültige Größe jedoch durch Verdrängung und Windwiderstand bestimmt wird.

• Materialintegrität: Edelstahl 316 bietet im Vergleich zu Edelstahl 304 oder Standardaluminium eine überlegene Korrosionsbeständigkeit für Salzwasserumgebungen.

• Lastgrenzenregel: Bewerten Sie Schäkel immer anhand der Arbeitslastgrenze (WLL) und nicht anhand der Bruchfestigkeit, um die Betriebssicherheit zu gewährleisten.

• Installationsrealität: Selbst Premium-Decksbeschläge versagen unter Belastung ohne richtig dimensionierte Trägerplatten und Durchgangsschrauben.

Die wahren Kosten von Hardwarefehlern: Festlegung Ihrer Auswahlkriterien

Unterdimensionierte oder ermüdete Komponenten fallen ohne Vorwarnung aus. Wenn eine Festmacherleine eine Basis vom Deck reißt, sind die Folgen schwerwiegend. Es kann zu einem katastrophalen Durchrutschen der Leitungen, erheblichen Schäden am Gelcoat oder einem Totalverlust des Schiffs kommen. Die Aufrüstung dieser Komponenten schützt Ihre Investition vor unvorhersehbaren Wetterereignissen.

Umweltexposition verstehen

Salzwasserumgebungen erfordern ganz andere metallurgische Eigenschaften als Süßwasserseen. Chloride im Meerwasser greifen Standardmetalle aggressiv an. Sie müssen Ihr primäres Fahrtgebiet bewerten, bevor Sie Ersatzteile kaufen. Süßwasserbootfahrer könnten mit eloxiertem Aluminium erfolgreich sein. Umgekehrt benötigen Offshore-Segler stark legierten Edelstahl, um eine schnelle Verschlechterung zu verhindern.

Statische versus dynamische Belastungen

Ihre Ausrüstung bewältigt zwei unterschiedliche Arten von Stress. Ein ruhiger Liegeplatz im Yachthafen sorgt für eine konstante, statische Spannung auf Ihrem Boot. Dieses vorhersehbare Gewicht belastet eine Armatur selten bis zum Bruch. Allerdings erzeugen Offshore-Abschleppvorgänge oder heftige Sturmfluten explosive kinetische Erschütterungen. Wir nennen diese dynamischen Belastungen. Eine plötzliche Welle kann die Kraft auf einen einzelnen Punkt exponentiell vervielfachen. Die von Ihnen gewählten Armaturen müssen diese massiven, augenblicklichen Energiespitzen absorbieren.

Der Vertrauens- und Beweischeck

Beziehen Sie niemals nicht bewertete Hardware und Schiffszubehör von ungeprüften Online-Marktplätzen. Bei billigen Nachahmungen werden häufig minderwertige Legierungen verwendet. Sie polieren wunderbar, brechen aber unter Druck. Sie benötigen rückverfolgbare metallurgische Standards, um die Leistung zu gewährleisten. Suchen Sie nach ISO-konformen oder zertifizierten Labortestdaten. Ein geprüfter Hersteller sorgt für Sicherheit, wenn sich die Bedingungen verschlechtern.

Bootsklampen: Typen, Materialien und Größenstandards

Die Auswahl des richtigen Horns oder Sockels erfordert sorgfältige Überlegung. Sie müssen das Gewicht des Behälters, den typischen Leitungsdurchmesser und die beabsichtigten Verwendungszwecke in Einklang bringen.

Vergleichstabelle für Meeresmetalle

Materialvergleich

Edelstahl 316L ist der Goldstandard für Hochseeschiffe. Es enthält Molybdän, das gefährliche Chlorid-Lochfraßbildung verhindert. Eloxiertes Aluminium bietet eine kostengünstige Alternative. Es ist sehr leicht. Bei Rennyachten wird häufig Aluminium eingesetzt, um das Gewicht des Decks zu reduzieren. Schließlich hält verzinkter Stahl massiven Belastungen stand. Es mangelt jedoch an ästhetischem Reiz. Sie werden es in erster Linie an festen Holzdocks und nicht an Glasfaserrümpfen festschrauben sehen.

Häufige Konfigurationen und Anwendungsfälle

Unterschiedliche Deckslayouts erfordern unterschiedliche Profile, um Effizienz und Sicherheit zu maximieren.

• Standard-Hornklampen: Diese dienen als zuverlässige Basis für die Deckmontage. Sie bieten eine einfache Leinenumwicklung und überragende Festigkeit.

• Pull-Up- oder Pop-Up-Stollen: Diese eignen sich hervorragend zur Minimierung von Stolperfallen. Sie sitzen bündig auf den Badeplattformen. Beachten Sie, dass sie oft eine etwas geringere Tragfähigkeit haben.

• Lösungen durch das Schanzkleid: Eine gut gestaltete Klüsenklampe ist ideal für größere Schiffe. Es führt schwere Leinen sauber durch die Rumpfseite. Dadurch wird das Scheuern des Decks drastisch reduziert und die Gehwege bleiben frei.

Dimensionierungs- und Auswahllogik

Industriestandards bieten eine einfache Formel zur Größenbestimmung. Pro 16 Fuß Bootslänge benötigen Sie etwa einen Zoll Länge. Passen Sie außerdem die Horngröße an Ihren Schnurdurchmesser an. Verwenden Sie einen Zoll Horn pro 1/16 Zoll Linienstärke. Zerstörerische Pull-Tests offenbaren eine ernüchternde Realität. Wenn eine Halterung versagt, liegt es meist daran, dass das darunter liegende Befestigungselement bricht. Das Horn selbst bricht selten. Daher muss bei der richtigen Dimensionierung sowohl die Grundfläche als auch die innere Schraubenstärke berücksichtigt werden.

Schiffsschäkel: Lastdynamik und Segelanwendungen

Schäkel unterscheiden sich grundlegend von statischen Decksbasen. Sie übertragen ständig kinetische Energie durch Ihre Takelage. Die anwendungsspezifische Auswahl gewährleistet eine sichere Lastverteilung bei starkem Wind.

Primäre Kategorien

Das Verständnis der Pin-Stile und Körperformen verhindert katastrophale Ausfälle bei der Montage.

• D-Schäkel: Ingenieure entwerfen diese für hohe statische Lasten in der Leitung. Sie verbinden Ketten oder Blöcke in geraden Linien. Setzen Sie sie niemals einer seitlichen Belastung aus. Durch seitliche Krafteinwirkung kann der Stift verbogen oder das Gewinde abgerissen werden.

• Bogen- und Ankerschäkel: Der abgerundete Körper ermöglicht eine multidirektionale Belastung. Sie können mehrere Leinen sicher befestigen. Sie sind für Ankerkettenverbindungen zwingend erforderlich.

• Schnappschäkel: Hierbei handelt es sich um unverzichtbare Hardware für den Segelsport . Sie verfügen über federbelastete Stifte für ein schnelles Lösen bei hoher Belastung. Segler verlassen sich bei schnellen Manövern auf sie als Fall und Spinnakerschot.

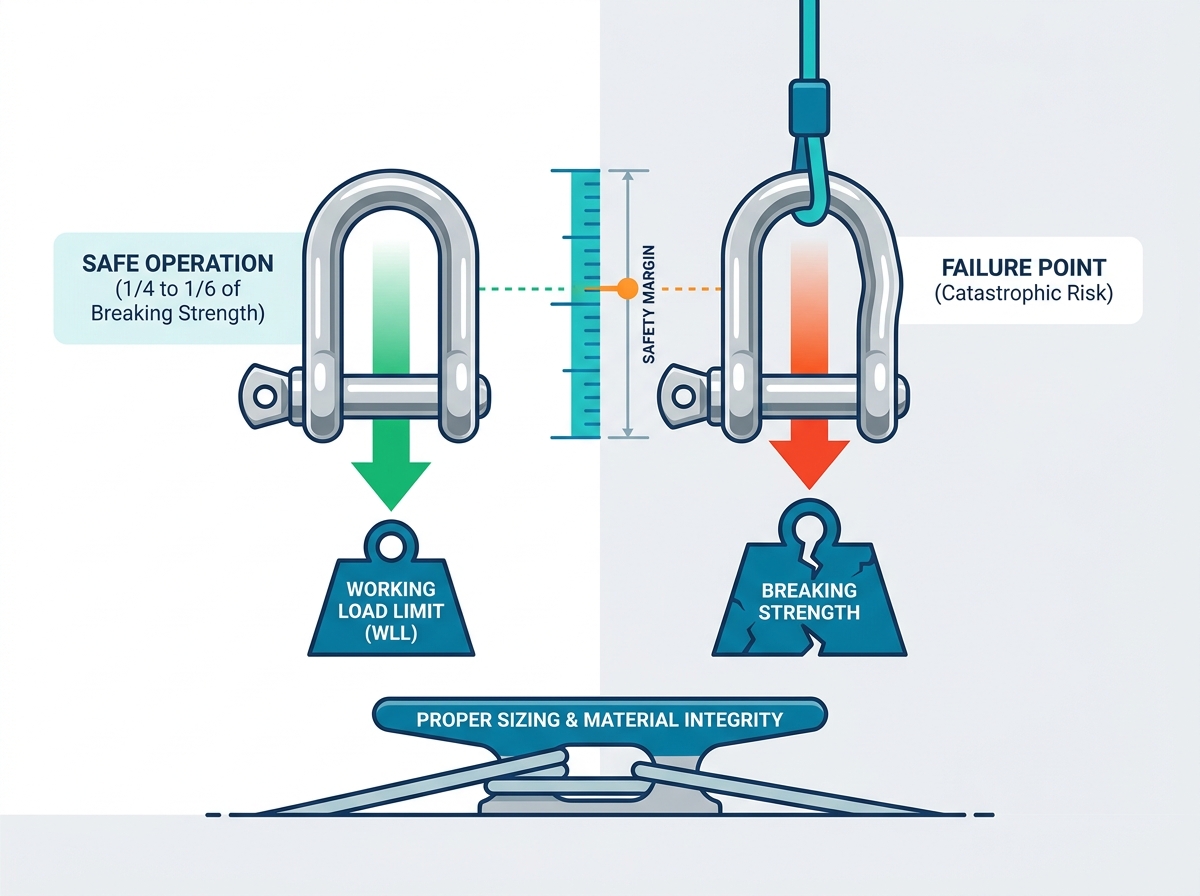

Bewertung sicherer Belastungsgrenzen

Viele Bootsfahrer kaufen Takelage fälschlicherweise aufgrund der Bruchfestigkeit. Das ist ein gefährlicher Fehler. Die Bruchfestigkeit misst den genauen Punkt der katastrophalen Zerstörung in einem Labor. Stattdessen müssen Sie die Arbeitslastgrenze (WLL) bewerten. Die WLL stellt das maximale Sicherheitsgewicht für den täglichen Betrieb dar. Typischerweise liegt die WLL zwischen 1/4 und 1/6 der Bruchfestigkeit. Wenn eine Ankerleine eine Kraft von 2.000 Pfund erzeugt, benötigen Sie eine Tragfähigkeit von mehr als 2.000 Pfund. Verlassen Sie sich niemals auf die ultimative Bruchschwelle.

Jenseits des Decks: Sicherung von Luken, Kabinen und Lagerräumen

Ganzheitliche Schiffssicherheit geht über die Festmacherleinen hinaus. Raue See erfordert innere Stabilität. Ungesicherte Luken können die Abteile schnell überfluten. Lose Kabinentüren werden zu gefährlichen Projektilen. Wenn Sie Ihren Fokus auf die Innenfächer verlagern, bleiben Sicherheit und Komfort erhalten.

Riegel und Befestigungselemente

Bei der externen Lagerung ist eine starke Kompression erforderlich, um wasserdichte Verschlüsse aufrechtzuerhalten. Ein bündig montierter Marine-Niederhalteriegel zeichnet sich hier aus. Sichern Sie damit schwere Decksluken und Motorräume. Es bietet eine klapperfreie Kompression, um bei hoher See das Eindringen von Wasser zu verhindern. Umgekehrt benötigen flexible Bauteile eine Schwingungsdämpfung. Ein langlebiger Gummiverschluss für den Schiffsbau eignet sich perfekt für diese Anwendungen. Es sorgt für eine vibrationsfeste Befestigung von Kühlern, Livewells oder Motorverkleidungen.

Innenintegration und Ästhetik

Korrosion ignoriert geografische Grenzen im Inneren eines Bootes. Salzige Luft dringt tief in die unteren Kabinen ein. Sie müssen korrosionsbeständige Schrankverschlüsse, stabile Scharniere und zuverlässige Handläufe angeben. Diese Strategie gewährleistet Sicherheit und ästhetische Konsistenz bei allen Decksausstattungen für Yachten . Wenn Sie Ihres Bootes vernachlässigen, die Innenausstattung führt dies zu festsitzenden Türen und verrosteten Scharnieren. Hochwertige Innenausstattung steigert das gesamte Borderlebnis und bewältigt gleichzeitig strukturelle Risiken.

Implementierungsrealitäten: Installation und galvanisches Risiko

Der Kauf erstklassiger Ausrüstung ist nur die halbe Miete. Eine schlechte Installation beeinträchtigt das teuerste Metall. Sie müssen die physikalischen Kräfte respektieren, die beim Sichern eines schweren Rumpfes auftreten.

Das Trägerplattenmandat

Einfache Holzschrauben lösen sich bei dynamischer Belastung leicht. Man kann nicht direkt in Glasfaser schrauben und mit Überleben rechnen. Wir schreiben eine durchgehende Verschraubung für alle tragenden Anwendungen vor. Unter dem Deck müssen Sie strukturelle Trägerplatten verwenden. Hochleistungsplatten aus Aluminium, G10-Glasfaser oder Edelstahl verteilen die nach oben gerichtete Kraft über eine größere Oberfläche. Befestigen Sie die Schrauben tief mit hochwertigen Marine-Dichtungsmitteln, um Kernfäule zu verhindern.

Eindämmung galvanischer Korrosion

Das Mischen unterschiedlicher Metalle führt im Salzwasser zu einem zerstörerischen Batterieeffekt. Das Einsetzen eines Edelstahlbolzens in ein Aluminiumdeck löst eine schnelle galvanische Korrosion aus. Das unedlere Metall löst sich mit der Zeit buchstäblich auf. Sie müssen diese Komponenten isolieren. Verwenden Sie spezielle dielektrische Barrieren. Tragen Sie Isolierpasten, wie z. B. Tef-Gel, großzügig auf die Schraubengewinde auf. Dieser einfache Schritt verhindert, dass Befestigungselemente dauerhaft festfressen.

Routineinspektionsprotokolle

Vorbeugende Wartung rettet Leben auf See. Erstellen Sie einen strengen Zeitplan für die Prüfung Ihrer Ausrüstung. Achten Sie auf diese spezifischen Warnzeichen:

1. Spannungsrisse: Überprüfen Sie den Gelcoat direkt um die Montagebasis herum. Spinnennetzrisse weisen auf eine Durchbiegung des Decks und eine unzureichende Stützung des Untergrunds hin.

2. Verlängerte Stifte: Überprüfen Sie die Schraubstifte an Ihrer Takelage. Wenn sie leicht verbogen aussehen oder sich nicht reibungslos drehen lassen, ersetzen Sie sie sofort.

3. Oberflächenfraß: Untersuchen Sie rostfreie Oberflächen genau. Rostausbrüche oder tiefe Löcher weisen auf eine Chlorid-Ermüdung hin. Das Metall hat seine strukturelle Integrität verloren.

4. Gewindeverschleiß: Lösen Sie jedes Jahr alle stark beanspruchten Stifte. Entfernen Sie altes Fett und suchen Sie nach abgeflachten Gewinden.

Abschluss

Die Modernisierung Ihrer Verankerungs- und Takelagesysteme ist kein optionaler Luxus. Es dient als grundlegende Investition in die Schiffserhaltung. Die richtige Auswahl der Komponenten verhindert katastrophale Ausfälle bei unvorhersehbarem Wetter. Denken Sie daran, Arbeitslastgrenzen Vorrang vor theoretischen Bruchfestigkeiten zu geben. Erkennen Sie die wirkenden physikalischen Kräfte an, indem Sie an jeder Deckhalterung robuste Trägerplatten anbringen.

Ihr nächster Schritt ist unkompliziert. Überprüfen Sie dieses Wochenende Ihr aktuelles Setup. Berechnen Sie Ihre erforderlichen Ladekapazitäten basierend auf Ihrer genauen Schiffsverdrängung. Beziehen Sie Ihre Ersatzteile schließlich ausschließlich von zertifizierten Herstellern, um die metallurgische Integrität sicherzustellen. Ein gut gesichertes Boot bietet ultimative Sicherheit auf dem Wasser.

FAQ

F: Welche Klampengröße benötige ich für ein 30-Fuß-Boot?

A: Die Standardformel der Industrie erfordert etwa einen Zoll Länge pro 16 Fuß Schiff. Für ein 30-Fuß-Boot benötigen Sie eine Mindestgröße von 8 Zoll. Berücksichtigen Sie immer den Durchmesser Ihrer Festmacherleine. Sie sollten einen Zoll Horn pro 1/16 Zoll Linienstärke zuweisen.

F: Was ist der Unterschied zwischen Edelstahl 304 und 316 bei Schiffsbeschlägen?

A: Der Hauptunterschied liegt in der chemischen Zusammensetzung. Legierung 316 enthält Molybdän, während 304 kein Molybdän enthält. Dieser Zusatz verbessert die Beständigkeit gegen Chlorid-Lochfraß in Salzwasserumgebungen erheblich. Wählen Sie für Außenanwendungen im Meer immer 316 oder 316L, um schnelles Rosten und strukturelle Ermüdung zu verhindern.

F: Kann ich einen D-Schäkel für eine Ankerkette verwenden?

A: Nein. Sie müssen sie bei Ankerverbindungen unbedingt vermeiden. Sie sind ausschließlich für gerade, statische Inline-Züge konzipiert. Das Ankern zwingt ein Boot zum Schwingen, wodurch gefährliche multidirektionale Belastungen entstehen. Sie müssen eine Bogenform verwenden, um seitliche Belastungen sicher bewältigen zu können.

F: Wie oft sollte ich meine Klampen und Schäkel überprüfen oder ersetzen?

A: Sie sollten alle sechs Monate Sichtprüfungen durchführen. Achten Sie genau auf verbogene Stifte, Gewindeabrieb oder Spinnenrisse im umgebenden Gelcoat. Tauschen Sie jedes Bauteil sofort aus, wenn es sichtbare Verformungen oder tiefe Roststellen aufweist oder wenn sich ein Stift nicht mehr reibungslos von Hand lösen lässt.
