Ein Ausfall der Auslegerhardware stellt auf jedem Schiff ein Hochrisikoszenario dar. Dynamische Belastungen bei Halsen und schwerem Wetter beanspruchen Ihre Ausleger- und Mastkomponenten enorm. Ein plötzlicher Bolzenbruch unter dynamischer Belastung gefährdet sowohl die Sicherheit der Besatzung als auch die Integrität der Bohrinsel. Der Übergang von OEM-Komponenten zu speziellen Aftermarket- Yachtbeschlägen erfordert eine präzise Abstimmung. Sie müssen Arbeitslasten, Extrusionsprofile und Verbindungsarten einwandfrei aufeinander abstimmen. Nicht übereinstimmende Elemente führen schnell zu Punktbelastungen und gefährlichen Spannungsbrüchen. Unser Ziel ist es, einen technischen Bewertungsrahmen für die Spezifikation, Dimensionierung und Aufrüstung von Rigging-Hardware bereitzustellen. Sie erfahren, wie Sie diese Systeme verstärken können, ohne sie zu überentwickeln. Dieser Leitfaden stellt sicher, dass Ihre Hardware-Upgrades unter allen Segelbedingungen eine perfekte Systemkompatibilität gewährleisten.
Wichtige Erkenntnisse
- Systemkompatibilität: Die Modernisierung der Auslegerbeschläge von Segelbooten erfordert eine ganzheitliche Ausrichtung auf bestehende Mastverbindungen und interne Ausholersysteme.
- Materialgegebenheiten: Bei der Auswahl der Hardware muss die Zugfestigkeit mit den Risiken galvanischer Korrosion in Einklang gebracht werden, insbesondere bei der Kombination von Edelstahlkomponenten mit Aluminiumholmen.
- Spezifikationsmetriken: Die Beschaffung sollte auf der sicheren Arbeitslast (SWL) und Maßtoleranzen (Stiftdurchmesser, Kniehebelbreiten) basieren, nicht nur auf der Gefäßlänge.
- Verbindungsintegrität: Die Zuverlässigkeit der Stützung stehender Takelage hängt stark von der richtigen Wahl der Spannung und des Abschlusses ab (z. B. mechanische Pressverbindungen oder Pressverbindungen für Segelboote ).

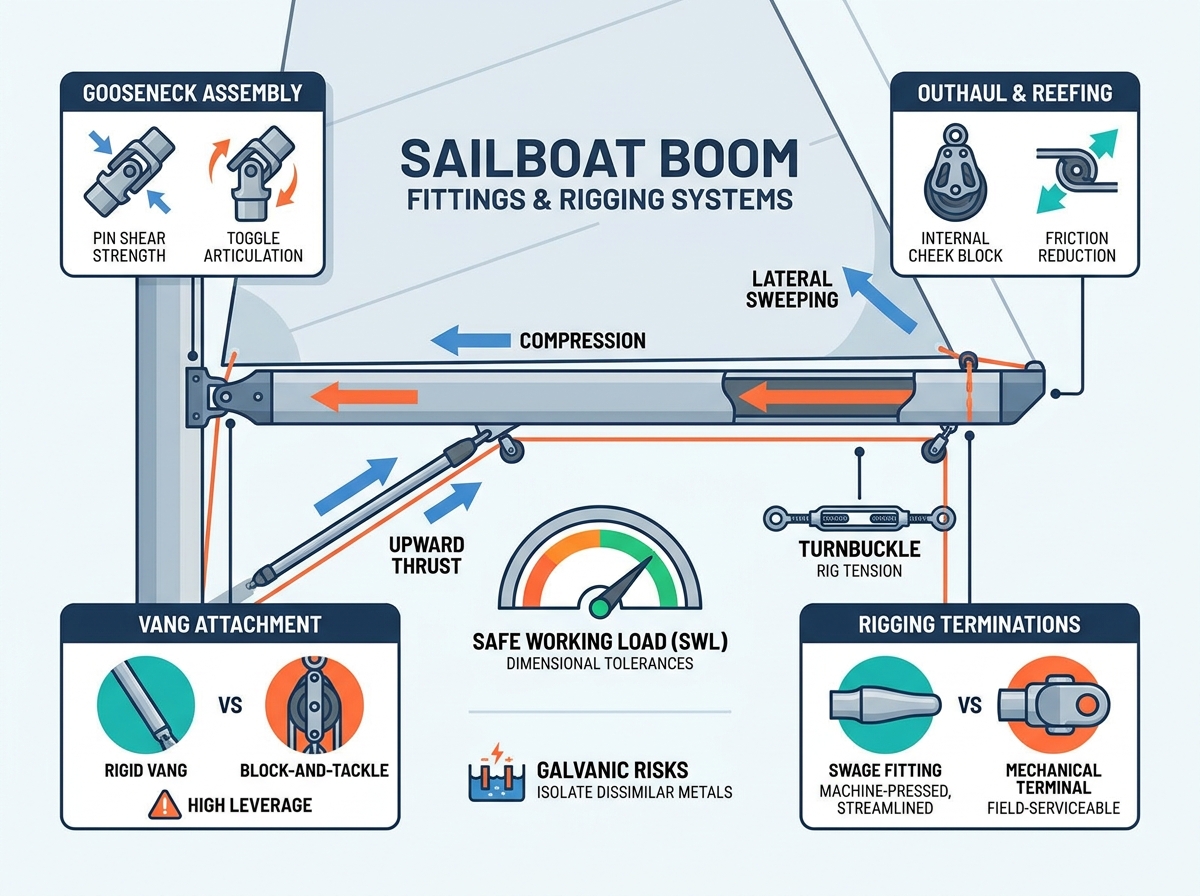

Die strukturelle Rolle von Boom-Hardware in Rigging-Systemen
Das Verständnis der Auslegerdynamik beginnt mit der Definition der auf sie einwirkenden starken Kräfte. Der Ausleger hält enormen Druckbelastungen durch die Großschot und den Niederholer stand. Wind, der das Segel erfasst, erzeugt einen starken Aufwärtsschub. Unkontrollierte Halsen erzeugen heftige seitliche Schwenkbewegungen. Diese kombinierten Kräfte erzeugen multidirektionale Spannungsvektoren an jedem Verbindungspunkt. Standardhardware hat Schwierigkeiten, diese dynamischen Veränderungen im Laufe der Zeit zu bewältigen.
Sie müssen häufige Fehlerquellen in Ihrer Anlage sorgfältig analysieren. Zyklische Ermüdung beeinträchtigt die Standardhardware in alarmierendem Tempo. Gabelbolzen verschleißen und bei wiederholten Belastungszyklen kommt es zu Mikrobrüchen an den Gelenken. Bei jeder Inspektion muss die Ästhetik gegenüber der strukturellen Integrität in den Hintergrund treten. Ein hochglanzpoliertes Bracket nützt nichts, wenn innere Spannungsbrüche die Tragfähigkeit beeinträchtigen. Sie sollten auf Dehnungen in Stiftlöchern und Spannungslinien um Schweißverbindungen achten.
Die Beziehung zwischen Mast und Ausleger bestimmt letztendlich Ihre Hardware-Auswahl. Spezielle Mastbeschläge für Segelboote bestimmen die absoluten Grenzen Ihrer Baumkonfiguration. Die Schwanenhalshalterung und die Mastschiene nehmen enorme Druckbelastungen aus dem Auslegerprofil auf. Sie können einen übergroßen, hochbelastbaren Auslegerknebel nicht sicher installieren, wenn Ihrer vorhandenen Masthalterung die erforderliche strukturelle Unterstützung fehlt. Durch die ganzheitliche Ausrichtung wird sichergestellt, dass die gesamte Anlage auch unter extremer Belastung als zusammenhängende Einheit funktioniert.
Kategorisierung der wichtigsten Yachtauslegerbeschläge und -komponenten
Schwanenhalsbaugruppen und Umschalter
Der Schwanenhals fungiert als kritischer Gelenkpunkt, der Ihren Ausleger mit dem Mast verbindet. Diese Baugruppen verfügen typischerweise über Universalgelenke, Zapfen oder feste Halterungen. Universalgelenke bieten eine hervorragende Beweglichkeit über mehrere Achsen hinweg. Drehzapfen nehmen große horizontale Lasten auf, schränken jedoch häufig die vertikale Bewegung ein. Feste Halterungen bieten robuste Einfachheit, erfordern jedoch eine perfekte Ausrichtung, um ein Festklemmen zu verhindern.
Bei der Bewertung dieser Yachtauslegerbeschläge ist eine strenge Beachtung der Scherfestigkeit der Stifte erforderlich. Sie müssen auch die Gelenkgrenzen des Kniehebels bei hohen Niederhollasten berechnen. Wenn der Kniehebel den Boden erreicht, bevor der Ausleger seinen maximalen Abwärtswinkel erreicht, wird der Haltestift durch Hebelkräfte sofort abgeschert. Geben Sie immer Komponenten an, die einen größeren Bewegungsbereich bieten, als Ihr Segelplan erfordert.
Boom-Vang-Anbaugeräte (Bails vs. Lugs)
Niederholerbefestigungen bewältigen den kraftvollen Aufwärtsschub, der vom Großsegel erzeugt wird. Segler wählen im Allgemeinen zwischen harten, starren Niederholern und weichen Block-and-Tackle-Systemen. Starre Niederholer tragen das Gewicht des Auslegers beim Reffen und machen einen Topping-Hub überflüssig. Weiche Block-and-Tackle-Niederholer bieten eine leichte, hochgradig einstellbare Spannungskontrolle für Rennanwendungen.
Die baulichen Anforderungen an Niederholerbeschläge sind nach wie vor außergewöhnlich hoch. Diese Komponenten bewältigen jedes Mal, wenn eine Böe das Segel trifft, eine starke Aufwärtsbewegung. Bügel umschließen das gesamte Auslegerprofil, um die Lasten gleichmäßig zu verteilen. Geschweißte Laschen bieten ein schlankeres Profil, konzentrieren die Belastung jedoch direkt auf die Befestigungspunkte. Bei der Installation kundenspezifischer Kabelschuhe an dünnwandigen Profilen sind geeignete Trägerplatten zwingend erforderlich.
Outhaul- und Reff-Hardware
Für die Steuerung der Fußspannung Ihres Großsegels sind spezielle Aushol- und Reffteile erforderlich. Interne Wangenblöcke halten das Auslegerprofil sauber und reduzieren den Seitenwiderstand. Äußere Wangenblöcke lassen sich während der Fahrt leichter inspizieren und warten. Reffhaken sitzen in der Nähe des Schwanenhalses, um den Segelhals bei schwerem Wetter zu sichern.
Die Reibungsreduzierung dient als primäre Bewertungsmetrik für den Betrieb von Rigging-Hardware. Diese Leitungen stehen unter extremer statischer Spannung. Hochbelastete Seilscheiben müssen mit hochwertigen Lagern ausgestattet sein, um eine reibungslose Einstellung zu gewährleisten. Berücksichtigen Sie bei der Bewertung von Outhaul-Hardware die folgenden Schritte:
- Stellen Sie sicher, dass der Scheibendurchmesser perfekt mit Ihrer angegebenen Leitungsgröße übereinstimmt.
- Überprüfen Sie das Lagermaterial (Delrin vs. Torlon) anhand Ihrer erwarteten statischen Belastungen.
- Überprüfen Sie die Seitenplatten des Wangenblocks auf Anzeichen einer seitlichen Durchbiegung.
- Stellen Sie sicher, dass die Reffhaken glatte, polierte Radien aufweisen, um ein Scheuern des Segels zu verhindern.
Bewertung von Materialien und Anschlüssen für Yacht-Rigging-Beschläge
Metalllegierungen und galvanische Risiken
Die Auswahl der richtigen Legierung bestimmt die Langlebigkeit Ihrer Rigging-Hardware. Edelstahl 316 in Marinequalität bietet hervorragende Zugfestigkeit und hervorragende Lochfraßbeständigkeit. Geschmiedetes Aluminium ermöglicht erhebliche Gewichtseinsparungen, geht jedoch zu Lasten der ultimativen Bruchfestigkeit. Titan bietet ein unübertroffenes Verhältnis von Festigkeit zu Gewicht, ist jedoch zu einem höheren Preis erhältlich.
Beim Mischen unterschiedlicher Metalle steigt das Umsetzungsrisiko dramatisch an. Durch die Installation von Edelstahlbeschlägen an einem Aluminium-Auslegerprofil entsteht eine galvanische Zelle. Salzwasser fungiert als Elektrolyt und führt dazu, dass das Aluminium um die Befestigungslöcher herum schnell korrodiert. Sie müssen unterschiedliche Metalle mit speziellen Pasten wie Duralac oder Tef-Gel isolieren. Diese einfache vorbeugende Maßnahme schützt teure Auslegerprofile vor vorzeitigem Ausfall.
Vergleich der Eigenschaften von Meeresmaterialien
| Materialtyp | Zugfestigkeit | Galvanisches Risiko (auf Aluminium) | Bestes Anwendungsszenario |
| Edelstahl 316 | Sehr hoch | Hoch (Erfordert Isolierung) | Hochbelastbare Kipphebel, Stifte und Bügel |
| Geschmiedetes Aluminium | Mäßig | Niedrig (entspricht der Extrusion) | Wangenblöcke und Innenschienenwagen |
| Titan | Außergewöhnlich | Hoch (Erfordert Isolierung) | Grand-Prix-Rennhardware |
Rigging-Abschlüsse und -Anpassungen
Stehende Rigging-Abschlüsse bestimmen die absolute Zuverlässigkeit Ihrer Tragsysteme. Werkseitig gepresste Pressbeschläge für Segelboote sorgen für eine stromlinienförmige Ästhetik und außergewöhnliche Festigkeit. Diese maschinengepressten Anschlüsse verringern die Masse und verringern den Luftwiderstand in der Luft. Im Gegensatz dazu bieten mechanische Terminals eine einfache Wartung vor Ort. Sie können mechanische Armaturen mit einfachen Handwerkzeugen prüfen und austauschen, was sie ideal für Offshore-Kreuzfahrten macht.
Die Steuerung der Bohrspannung bestimmt indirekt die statischen Ruhelasten, die auf die Auslegerteile wirken. Ein richtig kalibriertes Spannschloss-Segelboot -Setup stellt sicher, dass Ihr Mast perfekt in der Säule bleibt. Durch die lockere Takelage kann der Mast pumpen und Stoßbelastungen direkt in den Schwanenhals übertragen. Zu fest angezogene Spannschlösser üben konstante, aggressive Druckkräfte entlang der Mastschiene aus. Präzises Spannungsmanagement verhindert vorzeitige Ermüdung der Hardware im gesamten Schiff.
Implementierungsrisiken: Dimensionierung, Nachrüstung und Ausrichtung
Die Dimensionsüberprüfung bleibt die kritischste Phase jedes Hardware-Upgrades. Sie müssen Stiftdurchmesser, Gabelbreiten und Befestigungsabstände mit digitalen Messschiebern sorgfältig messen. Akzeptieren Sie niemals eine „nahe genug“ Größe, wenn Sie neue Hardware an vorhandene Halterungen anpassen. Ein zu kleiner Gabelkopfbolzen klappert im Kniehebelloch und führt zu einer gefährlichen Punktbelastung. Diese konzentrierte Belastung führt bei schwerem Wetter schnell zu einem vorzeitigen Bruch.
Die Extrusionsprofilierung stellt eine weitere große Herausforderung für die Nachrüstung von Hardware dar. Die meisten Aftermarket-Halterungen verfügen über flache Trägerplatten. Moderne Auslegerprofile verwenden häufig gebogene oder tropfenförmige Profile. Das Anschrauben einer flachen Halterung an eine gekrümmte Oberfläche führt garantiert zum Scheitern. Sie müssen individuell gefertigte Unterlegscheiben verwenden, um die Lücke perfekt zu schließen. Interne Trägerplatten verteilen dann die konzentrierten Verbindungslasten über eine größere Oberfläche des Aluminium-Strangpressprofils.
Installationsfallen überraschen viele Bootsbesitzer bei DIY-Nachrüstungen. Die Verwendung falscher Nietmaterialien führt häufig zur Zerstörung der Holme. Das Einschießen von Edelstahlnieten in einen Aluminiumausleger ohne entsprechende Nylonhülsen führt zu schneller galvanischer Korrosion. Ein unsachgemäßer Gewindeeingriff des Gewindeschneiders zerstört Maschinenschrauben sofort. Verwenden Sie immer die richtige Bohrergröße und schmieren Sie Ihre Gewindebohrer, wenn Sie neue Gewinde in dicke Mastwände schneiden. Reinigen Sie die Gewindelöcher gründlich, bevor Sie Schraubensicherungsmittel auftragen.
Auswahllogik und Beschaffungsrahmen
Die Definition Ihrer spezifischen Erfolgskriterien optimiert den Beschaffungsprozess. Sie müssen sich entscheiden, ob Sie dem OEM-Ersatz den Vorrang geben oder ein individuelles Upgrade entwickeln möchten. OEM-Ersatzteile garantieren Maßkompatibilität und vereinfachen die Installation. Die Entwicklung eines Upgrades ist für bestimmte Offshore-Anforderungen sinnvoll, bei denen die werkseitige Hardware zuvor ausgefallen ist. Dokumentieren Sie sorgfältig Ihre strukturellen Anforderungen, bevor Sie Kataloge durchsuchen.
Die richtige Interpretation der Herstellerangaben verhindert katastrophale Ausfälle. Die Hersteller geben sowohl die Arbeitslastgrenze (WLL) als auch die Bruchlast an. Kaufen Sie immer basierend auf der Arbeitslastgrenze. Eine seriöse Armatur funktioniert innerhalb ihrer Tragfähigkeit auf unbestimmte Zeit sicher. Sie sollten einen Sicherheitsfaktor von mindestens 2:1 für Ihre voraussichtlichen dynamischen Spitzenlasten festlegen. Wenn Ihr Niederholerblock einer Kraft von 1.000 Pfund ausgesetzt ist, geben Sie eine Öse an, die für eine Tragfähigkeit von 2.000 Pfund ausgelegt ist.
Bei der Lieferantenbewertung muss über Marketingaussagen hinaus geblickt werden. Wählen Sie Hersteller auf der Grundlage konkreter technischer Daten und Aftermarket-Unterstützung aus. Berücksichtigen Sie bei der Auswahl eines Lieferanten die folgenden Kriterien:
- Fordern Sie überprüfbare Chargenprüfzertifikate für alle Edelstahlgusskomponenten.
- Überprüfen Sie die Garantietransparenz in Bezug auf galvanische Korrosion und zyklische Ermüdungsgrenzen.
- Stellen Sie die sofortige Verfügbarkeit von Ersatz-Unterkomponenten sicher.
- Stellen Sie sicher, dass Sie einzelne Delrin-Unterlegscheiben oder Gabelbolzen kaufen können, ohne komplette Baugruppen kaufen zu müssen.
Abschluss
Sicheres Segeln hängt immer vom schwächsten Glied Ihres Takelagesystems ab. Die Auslegerbeschläge sind heftigen dynamischen Belastungen und ständiger zyklischer Ermüdung ausgesetzt. Sie können es sich nicht leisten, bei der Aufrüstung dieser kritischen Strukturkomponenten Kompromisse bei den Spezifikationen einzugehen. Das ausgewogene Verhältnis von Materialstärke, galvanischer Isolierung und präziser Maßanpassung stellt sicher, dass Ihr Gerät unter Druck einwandfrei funktioniert.
Ergreifen Sie sofort Maßnahmen, um die Integrität Ihres Schiffes zu sichern. Vereinbaren Sie vor Ihrer nächsten Reise eine vollständige Sichtprüfung Ihrer aktuellen Schwanenhals- und Niederholbeschläge. Verwenden Sie digitale Messschieber, um vorhandene Stifte auf Mikroverschleiß oder Dehnung zu messen. Konsultieren Sie immer einen professionellen Rigger, bevor Sie den Kauf von Hochlast-Hardware abschließen, um sicherzustellen, dass Ihr Mast und Ihr Ausleger die erhöhten Lasten sicher bewältigen können.
FAQ
F: Wie oft sollte ich die Beschläge meines Segelbootauslegers überprüfen oder austauschen?
A: Führen Sie vor der Saison und unmittelbar nach jeder Fahrt bei schwerem Wetter detaillierte Sichtprüfungen durch. Suchen Sie nach Haarrissen, länglichen Nadellöchern und fehlenden Splintringen. Die Lebenszykluserwartungen hängen ausschließlich von der zyklischen Ermüdung und nicht vom chronologischen Alter ab. Offshore-Schiffe müssen viel früher ersetzt werden als Wochenendkreuzer. Tauschen Sie verdächtige Hardware sofort aus.
F: Kann ich Standard-Rigging-Hardware mit Hochleistungs-Yachtbeschlägen kombinieren?
A: Das Mischen von Hardware birgt gefährliche Lastverschiebungsrisiken. Die Aufrüstung einer einzelnen Komponente, wie etwa der Einbau eines massiven Niederholers, verändert die Spannungsverteilung. Das verbesserte Teil hält der Kraft problemlos stand, überträgt jedoch katastrophale Lasten auf die schwächere, ältere Masthalterung. Rüsten Sie angeschlossene Systeme immer gemeinsam auf.
F: Was ist der Unterschied zwischen einer Pressverschraubung und einem mechanischen Anschluss an unterstützenden Bohrleinen?
A: Werkseitig gepresste Pressverbindungen bieten stromlinienförmige Profile und dauerhafte, maschinell gepresste Zuverlässigkeit. Sie reduzieren den Luftwiderstand, erfordern jedoch für die Installation professionelle Maschinen. Mechanische Terminals verwenden interne Kompressionskegel. Sie erscheinen sperriger, ermöglichen aber eine DIY-Installation und Reparaturen vor Ort mit einfachen Handwerkzeugen. Beide bieten bei korrekter Installation eine hervorragende Bruchfestigkeit.
F: Warum verschleißen meine Spannschlösser oder Auslegerbolzen aus Edelstahl?
A: Festfressen entsteht, wenn Edelstahlgewinde durch Reibung und starke Spannung kalt miteinander verschweißen. Dies passiert häufig beim Einstellen der Riggspannung. Die mikroskopisch kleinen Oberflächenspitzen binden und verriegeln sich dauerhaft. Sie müssen vor dem Spannen spezielle Schmiermittel für Schiffsgewinde oder Tef-Gel auf alle Kontaktpunkte zwischen Edelstahl und Edelstahl auftragen.
